Le tilleul et le marronnier ou une expérimentation en géométrie à l’école ou au collège.


Serge Petit
 [1]

Un tilleul et un marronnier apportaient leur ombre à la cour d’école de mon enfance
qui était limitée, comme bien des cours d’écoles, par des murs à peu près droits.
L’alignement de ces deux arbres n’était ni parallèle, ni perpendiculaire à un des murs.
Le tilleul était de loin le plus éloigné de ce mur. Un petit retour vers ce passé déjà
lointain m’a conduit à imaginer le dispositif suivant afin de donner vie à la
géométrie, de donner du sens à quelques concepts approchés dès l’école et figurant
aussi aux programmes des collèges. Cette partie noble des mathématiques est en effet
trop souvent vécue en classe, sur table, comme un simple travail d’apprentissage de
vocabulaire, de reproduction ou de description de figures, loin de la réalité que ce
terme évoque, à savoir mesurer la terre.

Mon propos est donc de présenter une activité qui pourrait contribuer à donner du
sens à certains concepts géométriques, en partant d’activités qui pourraient se vivre
sur le terrain. Cette activité pourrait être proposée en fin de cycle 3 mais également
en collège.

Une activité physique

Pages-de-04-Petit

Les élèves sont répartis en équipes de trois et vont
réaliser une course relais [2]. Le départ de la course
s’effectue main contre le tilleul. Le coureur doit ensuite
toucher le mur puis le tronc du marronnier (M sur la
figure à la main ci-contre) et enfin toucher la main de
son co-équipier qui, en attente, l’aura posée contre le
tronc du tilleul (T). La durée du parcours est
chronométrée depuis le départ du premier coureur de
l’équipe, jusqu’au moment où le dernier coureur touche
le tronc du tilleul.
Les élèves ne courant pas ont pour consigne d’observer ce qui se passe.

Phase 1 dans la cour
Le maître laisse se former les équipes qui vont réaliser le parcours. Leurs temps de
parcours sont chronométrés.

Phase 1 dans la classe
Le maître invite la classe à procéder au classement [3]
des équipes en comparant les
durées. Il initie ensuite un débat en demandant aux élèves de formuler des hypothèses
sur les raisons permettant à certaines équipes d’être bien plus rapides que les autres.
Le problème de l’hétérogénéité des équipes en termes de performances sportives
devrait rapidement être mis en avant par les élèves. Les équipes formées d’élèves
plus rapides à la course étant a priori données gagnantes par rapport à des équipes
formées d’élèves plus lents.
Le maître, qui avait chronométré quelques jours auparavant les élèves sur une
cinquantaine de mètres, propose à la classe de remédier à ce problème en constituant
des équipes homogènes. Cette activité est laissée aux élèves qui « manipuleront » des
durées, les additionnant, les comparant, pour trouver un équilibre entre les équipes.
Le maître et les élèves trouveront ensemble des solutions si l’effectif de la classe
n’est pas un multiple de trois.

Résultats des observations : elles permettront de faire ressortir que les déplacements
s’effectuent en « lignes droites ». La justification arrivera naturellement : c’est le
chemin le plus court pour aller d’un point à un autre dans un plan.
Cette affirmation sera vérifiée par des dessins sur du papier, par des manipulations
de ficelles, de fil électrique, …, des mesures et fera l’objet d’une
« institutionnalisation ».

Le segment de droite n’est plus simplement ce trait que l’on dessine avec une
règle, il prend le sens suivant : c’est la trajectoire la plus courte d’un point à un autre
(dans le plan). Tout segment de droite est limité par deux points, qu’on appelle ses
extrémités. Un grand segment de droite pourrait être matérialisé par un fil bien tendu
sur le terrain, un segment de droite se dessine à la règle sur le papier.

Émergence d’un problème

Phase 2 dans la cour
Les nouvelles équipes ainsi constituées vont s’affronter. Les élèves ne courant pas
ont toujours pour consigne d’observer les coureurs. On note les scores.

Phase 2 en classe
Après avoir affiché les résultats, le maître dirigera un débat sur ce qui est important
pour gagner sachant que les équipes sont réputées homogènes. Le débat, qui pourra
comporter un grand nombre de points, sera orienté vers des considérations d’ordre
géométrique si celles-ci n’apparaissent pas spontanément.

Un constat important issu des observations et du questionnement du maître pourrait
alors apparaître : tous les élèves ne touchent pas le mur au même endroit.
Ce qui incite à se demander si la distance à parcourir ne dépend pas de ce point. Il va
donc sembler important de trouver l’endroit où toucher le mur afin de rendre le trajet
le plus court possible.

Le maître proposera donc aux équipes de déterminer dans la cour l’endroit où elles
toucheront le mur.
Émission de conjectures sur le terrain

Phase 3 dans la cour

Il est demandé à chaque équipe, sans matériel autre qu’une craie, de noter l’endroit
où elle décide que chacun de ses co-équipiers ira toucher le mur. Les élèves ne sont
alors guidés que par leur intuition. Ils ne disposent à ce stade d’aucun moyen de
mesure, ni de ficelle pour comparer effectivement les longueurs. Bien évidemment,
ils restent équipés de leurs jambes et de la capacité à estimer une distance en nombre
de pas, de pieds, … s’ils le désirent.

Il s’agira ultérieurement de vérifier si ce point a été judicieusement choisi.

Les élèves sont invités à courir une seconde fois et les durées de parcours sont
enregistrées.

Chaque équipe procède ensuite à la mesure de la longueur de son parcours. Le maître
aura mis à disposition des élèves le matériel demandé (décamètre, ficelle, …). Si la
longueur de la ficelle était insuffisante, les élèves auraient à travailler la notion
d’alignement en plaçant des repères intermédiaires entre l’arbre et un point du mur
choisi à l’avance. Les repères seraient alignés par visées. Ce qui donnerait du sens à
la notion d’alignement qui figure aux programmes de l’école.

Note : Des professeurs des écoles en formation continue ont récemment réalisé cet
alignement en alignant leurs têtes par une visée, puis en faisant passer la ficelle entre
les pieds des « plots » intermédiaires.

Phase 3 en classe

Dans un premier temps, il est à nouveau procédé au classement des équipes.

Le maître fait un schéma à main levée au tableau. Ce schéma représente le mur et les
deux arbres. Il demande à chaque équipe d’indiquer grossièrement le point qu’elle a
choisi sur le mur et d’écrire la longueur totale du parcours.

On procède à des comparaisons de ces longueurs mesurées par les élèves afin de
constater qu’elles peuvent éventuellement être fort différentes, ou très voisines. On
comparera aussi les méthodes de mesure des différentes équipes (très grande ficelle
que l’on mesure ensuite, alignements et utilisation d’une ficelle étalon, d’un double-décamètre,
etc.). On s’interrogera sur le caractère plus ou moins précis de chacune
des méthodes.

Ces comparaisons permettront d’invalider certaines conjectures émises par les
élèves ; les points qu’ils ont choisis réalisant des parcours plus grands que ceux
d’autres équipes.

On va essayer de savoir s’il y aurait un point sur le mur qui serait préférable aux
autres.

On vient donc, ensemble, de formuler un énoncé de problème, ou plutôt une
question. Existe-t-il un point du mur qui rende le trajet le plus court ?

On pourrait choisir de résoudre ce problème directement sur le terrain en prenant par
exemple une très grande ficelle que l’on attacherait à un arbre, que l’on tiendrait à
l’autre arbre en constatant qu’il faut soit enrouler, soit dérouler selon la position du
point de contact sur le mur. Le point ainsi trouvé satisferait l’ensemble des élèves et
ne conduirait pas à un travail de mathématisation de la situation. L’activité semblerait
alors achevée sur le terrain puisque les élèves seraient satisfaits de la solution, mais
elle pourrait quand même se poursuivre en classe, afin de montrer la supériorité des
mathématiques sur les manipulations. Un autre intérêt de la ficelle est de permettre
une comparaison expérimentale des angles au point de contact (avec de grandes
pièces de cartons sur lesquelles on reporterait les angles intéressants).

Dans tous les cas, on mathématisera la situation afin de voir si on peut trouver une
solution par les mathématiques, ou en utilisant la technologie informatique. C’est
cette deuxième voie qui constitue la suite de cet article.

Mathématisation

Phase 4 dans la classe
Le schéma précédemment réalisé par le maître à main levée permettait à chaque
groupe de montrer grossièrement, par rapport aux autres groupes, où il avait touché
le mur. Il ne permet pas d’effectuer des mesures. Il est donc nécessaire de réaliser un
plan de la cour comportant au minimum le mur et les arbres. C’est ce que le maître
fera apparaître avec les élèves au début de cette séance.

Les élèves, par équipes, sont alors invités à décrire comment ils vont réaliser le plan
de la cour. La classe s’est auparavant mise d’accord sur les points suivants :
 Le mur sera représenté par une droite (un segment de droite), négligeant ainsi
toutes ses irrégularités.
 Les arbres seront représentés par des points (négligeant ainsi leur diamètre et
leurs irrégularités).
 Les trajectoires des élèves seront représentées par des segments de droites.
 Le point où l’on doit toucher le mur sera représenté par un point de la droite.

La classe vient de mathématiser la situation.

Il s’agit maintenant de procéder aux différents mesurages permettant de réaliser ce
plan sur lequel on pourra trouver par mesurages successifs en classe le point
recherché. Ce travail « papier, crayon » reste indispensable même si l’on utilise les
outils informatiques par la suite.
La difficulté pour réaliser le plan est le repérage correct des positions relatives des
deux points et du mur.

Chaque équipe s’établit un programme de travail pour mesurer sur le terrain et
réaliser le plan. Elle demande aussi au maître le matériel dont elle a besoin.

Phase 4 dans la cour

Chaque équipe relève les données nécessaires à la réalisation de son plan. On peut
noter a priori deux stratégies essentielles pour repérer un arbre par rapport au mur.
La première [4]
consiste à marquer deux points bien éloignés l’un de l’autre sur le mur
et à repérer chaque tronc par ses distances à ces deux points. Chaque tronc sera donc
repéré par le point d’intersection de deux cercles.

Les élèves utilisent le concept de cercle comme un
outil pour repérer un point à
partir de deux points donnés. Le cercle ne sert plus seulement à faire de jolies
rosaces… Si un point est à la distance a d’un point A donné et à la distance b d’un
point B donné, il est sur le cercle de centre A et de rayon a et sur le cercle de centre
B et de rayon b… Donc en dessinant ces deux cercles, on peut trouver le point (c’est
toujours le cas quand on réalise un plan, sauf erreurs grossières de mesurage).

La deuxième consiste à repérer directement chaque tronc par rapport au mur (quand
cela est possible). Mathématiquement, il s’agira de trouver le projeté orthogonal de
chaque tronc sur le mur et sa distance au mur. Le plan résultera alors de la mesure de
la distance entre les projections orthogonales des deux troncs et de leurs distances au
mur.

Les élèves, qui ne connaissent pas cette notion de « projection orthogonale »
utiliseront une ficelle et noteront le point qui rend la ficelle la plus courte quand une
extrémité est fixe (contre un tronc) et que l’autre varie sur le mur. Ce faisant, ils
découvriront qu’il existe un petit intervalle sur le mur qui rend cette distance la plus
courte possible (mathématiquement, un point). Ils choisiront un point de ce petit
segment pour repérer la position de l’arbre. Ils le marqueront sur le mur.

Le maître devant cette situation demandera aux élèves de bien tendre la ficelle,
d’observer à la fois le mur et la ficelle… Déduction … L’angle semble être un angle
droit. On pourra tenter de le montrer en utilisant une grande équerre formée par un
ou deux grands cartons d’emballage. Les élèves émettront la conjecture qu’en ce
point, l’angle est droit.

Procédant de la sorte, les élèves donnent du sens à la notion de perpendicularité.
La perpendiculaire d’un point à une droite réalise le segment le plus petit entre ce
point et tout autre point de la droite. C’est ce qu’on appelle la distance d’un point à
une droite
.

Les deux méthodes précédentes peuvent se compléter. Un arbre étant repéré par sa
projection orthogonale, l’autre par les distances entre cet arbre et un point de la
droite, donc aussi par l’intersection de deux cercles. C’est de cette manière que les stagiaires cités précédemment avaient procédé.
Note : il existe bien évidemment d’autres manières de repérer les troncs d’arbre. On
pourrait tracer la droite qu’ils définissent, repérer son intersection avec le mur (à
condition qu’elle soit dans la cour) et procéder aux repérages nécessaires (angles,
distances).

Munis de toutes les mesures, les élèves retournent en classe.

Phase 4 retour dans la classe

Chaque équipe réalise le plan sur du papier, le plus soigneusement possible en
utilisant règle, compas, équerre, gomme, … de préférence sur des grandes ou très
grandes feuilles, de manière à permettre une comparaison des productions par
affichage. Bien évidemment, on ne pourra pas tracer un segment de 70 m. On
demandera aux élèves comment faire… On choisira par exemple de dessiner un
segment de 7 cm ou de 70 cm pour le représenter. Il n’est pas nécessaire de parler
d’échelle à ce moment là, même si ce concept est en oeuvre. On pourra le relever en
fin d’activité.

Une mise en commun des différentes stratégies choisies par les élèves pour réaliser
le plan est nécessaire et peut être riche. Le maître n’oubliera pas cette étape
essentielle dans laquelle il prendra soin de relever et de faire noter aux élèves les
éléments essentiels : la perpendiculaire réalise la plus courte distance d’un point à
une droite … et pour la dessiner sur le terrain, je peux la matérialiser par une
ficelle… On peut repérer tout point à partir de deux points distincts en repérant les
distances à ces points, tout cela se dessine avec le compas sur le papier, etc.

Expérimentation « papier-crayon » du problème en classe

Phase 5 dans la classe
Chaque équipe cherche sur le plan s’il existe un point de la droite « mur » qui rend
minimale la distance voulue. Différentes stratégies sont alors possibles : grand
nombre de mesurages, fil et épingles, … Les groupes sont invités à marquer plusieurs
points et les distances totales à parcourir correspondantes.

Une comparaison collective des points trouvés par les différents groupes suivra ce
travail. Le rétroprojecteur peut être un outil pratique pour comparer ces productions
qui pourraient être reproduites par calque sur des transparents (si réalisées au format
A4). Les comparaisons peuvent se faire par affichage si le format de papier
correspond à celui des tableaux papier.

On constatera rapidement que, d’une part effectuer un grand nombre de mesures,
donc de tracés rend le dessin peu clair et que d’autre part les mesures restent peu
précises.

Chaque équipe aura cependant déterminé par expérimentation manuelle un point
qu’elle pense être solution du problème posé.

L’utilisation d’un logiciel de géométrie dynamique [5] permettra de réaliser un plus
grand nombre d’expériences.

Phase 5 dans la salle informatique [6]

Chaque équipe qui a déjà réalisé un plan « papier-crayon » est invitée à réaliser le
plan de la cour en utilisant un logiciel de géométrie dynamique comme par exemple
Déclic (gratuit parmi bien d’autres, téléchargeable sur Internet).

Le lecteur non initié à l’utilisation des outils de géométrie dynamique peut prendre
connaissance d’une manière de faire dans les pages suivantes. Une fois la figure
réalisée, les élèves pourront effectuer un très grand nombre de manipulations, c’est-à-
dire expérimenter dans le modèle mathématique, et trouver un point qui semblera
leur donner la distance la plus courte. Ils repéreront ce point sur le dessin puis
pourront retourner dans la cour et confirmer par des mesures ou avec une longue
ficelle que le point qu’ils viennent de trouver est satisfaisant.

Résolution du problème dans le monde réel

Phase 6 dans la cour

Chaque groupe, muni de son plan et des outils nécessaires va repérer le point où il
convient, selon lui, de toucher le mur si l’on veut gagner. Pour ce faire, il mettra en
place la stratégie inverse de celle qui lui a servi à déterminer les positions des arbres.
Les élèves courront à nouveau. Les scores seront comparés et sembleront davantage
traduire les capacités physiques des membres des groupes.

Phase 6 en classe

Le maître s’attachera à tirer des conclusions de ce travail, de nombreuses traces
écrites seront conservées. Ces traces pourront concerner les recherches
(infructueuses ou non), les éclairages nouveaux des objets mathématiques déjà
connus, les manipulations du logiciel, les procédés de construction. On retiendra en
particulier dans cette activité :
 la notion de segment de droite a été entrevue comme la trajectoire la plus
courte d’un point à un autre,
 les activités de repérage, de mesurage ont été activement mises en œuvre,
avec du sens,
 les élèves ont « mathématisé » une situation concrète,
 les élèves ont repéré des points comme intersections de cercles,
 les élèves ont eu l’occasion de comparer des angles, donnant peut-être à cette
notion difficile davantage de sens,
 les élèves ont dessiné des triangles pour construire des points [7],
 les élèves ont manipulé des longueurs pour déterminer la plus courte, donnant
un certain sens à la notion de perpendicularité,
 les élèves ont repéré des points par leurs projetés sur une droite et la distance
à ceux-ci,
 les élèves ont manipulé un logiciel de géométrie dynamique,
 les élèves ont été contraints pour ce faire de penser a priori leur construction,
 les élèves ont émis des conjectures, en ont réfuté par l’expérience,
 ils ont trouvé une solution « technologique » à un problème dont ils ne
peuvent pas trouver de solution mathématique,
 ils ont peut-être trouvé une autre motivation à la géométrie, par un retour à ses
sources en articulation avec le terrain dans le cas de la résolution d’un
problème rencontré au cours d’une activité hors mathématiques…


Comme on peut le voir en utilisant un logiciel de géométrie dynamique, ou en
effectuant des mesures sur le terrain, la variation de la distance n’est que de l’ordre
de trois mètres sur l’exemple développé dans la suite. On pourrait penser que tout ce
travail ne se justifie peut-être pas du point de vue des performances chronométrées,
les différences étant en fin de compte trop peu sensibles à un chronométrage.

Mais on peut aussi penser qu’il peut motiver des élèves comme il a su motiver des
professeurs d’école en formation continue, tant du point de vue de l’articulation
mathématiques/réalité que par les expérimentations physiques et informatiques qu’il
permet ou le nouveau regard qu’il apporte sur des notions de géométrie trop souvent
traitées comme des objets un peu poussiéreux.

Ce problème peut aussi se résoudre mathématiquement dès la fin du cycle 3, les
symétries orthogonales étant au programme. Ceci permettra aux élèves de découvrir
la puissance des mathématiques et sa supériorité sur l’expérience.

Résolution du problème dans le monde des mathématiques

Les élèves pourront comparer les distances VR et VT (dernière figure de l’annexe),
R étant le symétrique de T par rapport à la droite « mur », il se replie [8] sur T. V se
replie sur lui-même.
On a donc immédiatement :
MV + VR est donc égale à MV + VT, c’est-à-dire à la distance pour aller de M à T
en touchant le mur au point V. Cette distance MV + VR est la plus courte quand V
est sur le segment [MR], c’est-à-dire quand M, V et R sont alignés. Elle est donc
minimale quand on touche le mur à l’intersection des droites « mur » et (MR).

Ceci pourrait être mis en œuvre sur un terrain de football où il s’agirait, partant d’un
point M, de toucher la barrière avant de rejoindre le point T. Les mathématiques
auraient alors permis de construire le point de contact en tendant une ficelle entre le
symétrique de T par rapport à la barrière et le point M.

Les mathématiques permettent maintenant de trouver ce point dans tous les cas de
figure.

Cette activité pourrait se prolonger par bien d’autres :
« Où viser sur une bande d’un billard pour atteindre une certaine boule ? »,
« À quel endroit d’un miroir faut-il viser avec une petit rayon laser pour éclairer un
point donné ? »,
etc.

Annexe

Résolution « technologique » du problème
Nous illustrons concrètement comment ce problème peut se résoudre
« technologiquement » par l’utilisation du logiciel de géométrie dynamique Déclic.
Nous n’irons pas droit au but afin de permettre au lecteur non expérimenté de passer
par quelques étapes qui pourraient le dérouter sans quelques indications que nous
donnerons au fur et à mesure du déroulement de la construction.

Première étape : réalisation du plan de la cour (le mur et les deux arbres)

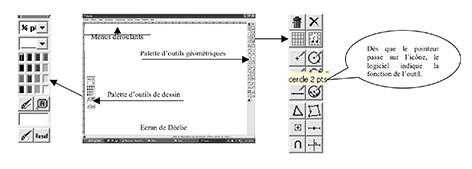

Lancer le logiciel. Ce logiciel peut être très rapidement utilisé par les élèves. La
fenêtre comporte des menus déroulants, une palette permettant de choisir les
propriétés de l’outil scripteur, une palette iconographique d’outils explicités dès que
le pointeur de la souris les survole.

Pages-de-04-Petit-2

Les menus déroulants offrent davantage de
possibilités. Le lecteur pourra les découvrir très facilement.

Dessin du mur : une droite.

Pages-de-04-Petit-3

Elle est
définie par deux points quelconques. Il
faut donc dessiner deux points. Soit en
ouvrant le menu « créer » puis en
choisissant « point », soit en cliquant
sur la touche F2, puis en effectuant un
clic de la souris à l’endroit où l’on
veut placer le point, soit en cliquant
sur l’icône « point » puis en cliquant à l’endroit où l’on veut placer le point.

Notes

[1IUFM d’Alsace.

[2Travailler hors de la cour de l’école, dans des espaces plus grands, donnerait encore
davantage de sens à ce travail

[3Dans son sens commun et pas dans le sens mathématique qui serait celui de rangement
(relatif à la relation d’ordre).

[4Dans l’ordre de l’énonciation seulement.

[5Dont l’utilisation figure aux programmes de l’école.

[6On peut aussi s’en passer, ceci n’est qu’une illustration pour les maîtres qui en disposent.

[7S’il est vrai que la construction d’un triangle n’est pas explicitement au programme de
l’école, la notion de cercle y figure et cet outil est performant pour dessiner un troisième point
connaissant à la fois ses distances par rapport à deux points fixes (les centres des cercles) et le
demi-plan dans lequel il se situe. Le raisonnement sous-jacent pose peu de problèmes aux
élèves de fin de cycle 3.

[8Ce verbe est utilisé ici par souci de simplicité et parce qu’il est imagé pour les élèves, mais
il ne doit pas laisser penser qu’une symétrie par rapport à une droite est un pliage !

Les Journées Nationales
L’APMEP

Brochures & Revues
Ressources

Actualités et Informations
Base de ressources bibliographiques



Les Régionales de l’APMEP
