Nadine Gérald [1]

L’apparition du cerf-volant dans le programme de sixième de 2005 suscite encore de
nombreuses questions et quelques malentendus. Cette contribution se propose de
clarifier la définition de « cerf-volant » en mathématiques en s’appuyant sur une
classification des quadrilatères convexes, ce qui exclut le deltoïde qui n’est pas
convexe. Cette approche permet en passant d’évoquer les définitions du trapèze et du
trapèze isocèle discutées dans ce bulletin en 1998 et 1999, tout en laissant entrevoir
ce qui pourrait constituer une prochaine étape dans l’évolution des programmes.

Pourquoi l’introduction du « cerf-volant » ?

Étonnements et interrogations ont fait suite à l’arrivée, chez les quadrilatères, du
« cerf-volant » parmi les compétences exigibles des programmes de sixième [2].

Il est vrai que tous les quadrilatères du programme n’ont pas la même aura, la même
place dans le cours et dans le coeur des élèves. Carrés, rectangles, losanges et
parallélogrammes sont des privilégiés, on les aime bien. Même si on le connaît, si on
en parle ou si on le rencontre dans des exercices, le trapèze, tout comme son cousin
le trapèze isocèle, est loin d’être aussi bien considéré... De fait sa définition complexe
à deux conditions trouble au niveau collège. Quant au cerf-volant on n’en avait
jamais parlé jusqu’à présent, il n’était guère un objet d’étude en France, on savait à
peine qu’il existait, alors de là à faire partie de la famille… Mais le voilà qui apparaît
soudain dans le programme de sixième.

Quel est donc ce trublion qui dérange, bouscule nos habitudes et que certains hésitent
encore à adopter ?

Or, dans d’autres pays, comme en Allemagne ou aux États-Unis, le cerf-volant on le
connaît, il est étudié dès les petites classes. Pourquoi cette différence ?
La raison en
est simple, chez nos voisins allemands par exemple, les programmes prévoient
l’étude d’une classification des quadrilatères, parfois présentée comme « la maison
des quadrilatères » (« das Haus der Vierecke »), ce qui n’est pas le cas chez nous,
même si certains manuels l’abordent. On pourra consulter par exemple de Giuseppe
Pintaudi, « La maison des quadrilatères, une suggestion pour animer l’activité
mathématique véritable »[

Pour classer les quadrilatères, il faut un critère. Or une des classifications, celle qui
domine dans nos deux pays France et Allemagne, est celle faite à partir des
transformations. Dans le cas particulier des quadrilatères, il s’agit de la symétrie
axiale, dont la réflexion (symétrie axiale orthogonale) est un cas particulier, et de la
symétrie centrale. Rappelons que toute application affine involutive du plan est une
symétrie, soit axiale, soit centrale.

On comprend alors que si l’on veut faire une classification des quadrilatères
(convexes), il est nécessaire d’introduire non seulement le trapèze et le trapèze
isocèle, mais encore le cerf-volant et le cerf-volant isocèle.

Le cerf-volant et le cerf-volant isocèle

Si l’on classe les quadrilatères convexes en considérant leur invariance par une
symétrie axiale non orthogonale, on trouve le trapèze et le cerf-volant, et par une
symétrie centrale, on trouve le parallélogramme.
En effet, tout quadrilatère convexe globalement invariant par une symétrie axiale a :
– soit deux côtés parallèles, c’est un trapèze,
– soit une diagonale qui coupe l’autre en son milieu, c’est un cerf-volant.
Ces quadrilatères, qu’illustrent les figures ci-dessous, n’ont pas de centre de symétrie
(sauf à se particulariser…) :

Dans le cas particulier de la symétrie axiale qu’est la réflexion, tout quadrilatère
convexe globalement invariant a :
 soit deux côtés parallèles et ses diagonales de la même longueur, c’est un trapèze
isocèle,
 soit une diagonale qui coupe l’autre en son milieu et ses diagonales
perpendiculaires, c’est un cerf-volant isocèle.

Enfin, tout trapèze ou cerf-volant globalement invariant par une symétrie centrale est
un parallélogramme, il a à la fois ses côtés parallèles et ses diagonales qui se coupent
en leur milieu.

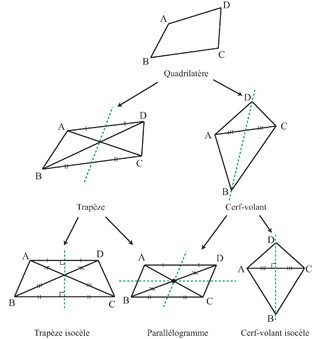

Voici le schéma en résultant :

En résumé, il faut donc bien distinguer le cerf-volant « non isocèle », que les
allemands disent « de guingois » («  schiefer Drachenviereck ») du cerf-volant isocèle
(« Drachenviereck ») comme l’on distingue le trapèze du trapèze isocèle, la
distinction relevant, pour chacun des quadrilatères isocèles en question, d’une
propriété supplémentaire des diagonales. Un cerf-volant isocèle est un cerf-volant
qui a ses diagonales perpendiculaires ; un trapèze isocèle est un trapèze qui a ses
diagonales de la même longueur.

Il est intéressant de noter que ces diagonales ne sont autres que les côtés des
quadrilatères croisés exclus de la famille des cerfs-volants et de celle des trapèzes en
général, la classification ne concernant que les quadrilatères convexes (non croisés
pour un collégien).

Par ailleurs, la définition d’un cerf-volant isocèle peut s’énoncer directement avec
des formulations comme « un quadrilatère est un cerf-volant isocèle, s’il admet une
de ses diagonales pour axe de symétrie » ou bien « un quadrilatère est un cerf-volant
isocèle, si une diagonale est médiatrice de l’autre diagonale ».

Quelques observations pour finir

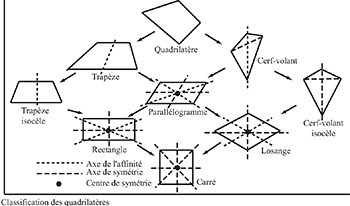

Le schéma ci-dessous de classification des quadrilatères convexes, repris de l’Atlas
des Mathématiques de F. Reinhardt et H. Soeder permet d’illustrer fort bien ce
propos, en complétant pour le cerf-volant ce qui avait été écrit pour le trapèze en
1999.

En effet on peut y observer que :
 la relation représentée par chacune des trois flèches faisant passer respectivement
du Trapèze au Trapèze isocèle, du Parallélogramme au Rectangle ou du Losange
au Carré peut s’exprimer par :

« un ....., qui a des diagonales de même longueur est un ..... »,

autrement dit :

 Un Trapèze, qui a des diagonales de même longueur, est un Trapèze isocèle ;
 Un Parallélogramme, qui a des diagonales de même longueur est un Rectangle ;
 Un Losange, qui a des diagonales de même longueur, est un Carré.

 la relation représentée par chacune des trois flèches faisant passer respectivement
du Cerf-volant au Cerf-volant isocèle, du Parallélogramme au Losange ou du
Rectangle au Carré peut s’exprimer par :

« un ....., qui a des diagonales perpendiculaires est un ..... »,

autrement dit :

- Un Cerf-volant, qui a des diagonales perpendiculaires, est un Cerf-volant isocèle ;
 Un Parallélogramme, qui a des diagonales perpendiculaires est un Losange ;
 Un Rectangle, qui a des diagonales perpendiculaires, est un Carré.

Conclusion

Proposer une classification des quadrilatères convexes comme compétence exigible
pour le cycle central du collège, aurait plusieurs avantages :
 clarifier a posteriori l’introduction du cerf-volant (isocèle ou non) dans le
programme de sixième de 2005,
 permettre aux élèves de structurer leurs connaissances,
 justifier de l’importance des propriétés des quadrilatères convexes,
 pouvoir réinvestir avec pertinence le cerf-volant (isocèle ou non) dans les autres
classes,
 harmoniser les programmes avec nos voisins européens.

Pour conclure, en attendant en France une évolution des programmes dans ce sens, il
importe d’être précis et rigoureux et de distinguer un cerf-volant quelconque d’un
cerf-volant isocèle. Ils sont deux, le second étant un cas particulier du premier,
chacun ayant une place bien déterminée dans « la maison des quadrilatères
convexes ». Sachons faire la différence.

Références

GERALD N. (1999), De la définition du trapèze, Bulletin de l’APMEP n°422.
HERMES R., ROTH K., SCHREINER L.(2006), Einfach Klasse in Mathematik. 7.
Klasse. Wissen-Üben–Testen, Dudenverlag.
PERRIN-GLORIAN M.J. (1998), Comment définir un trapèze isocèle, Bulletin de
l’APMEP n° 419.
PINTAUDI G. (1999), « La maison des quadrilatères – une suggestion pour animer
l’activité mathématique véritable ». L’OUVERT n° 96, Journal de la régionale
APMEP d’Alsace et de l’IREM de Strasbourg.
REINHARDT F. et SOEDER H. (1997) Atlas des Mathématiques, traduction
française, revue et augmentée, dirigée par Cuenat J. et Dablanc J., Encyclopédies
d’Aujourd’hui, La Pochothèque, Le Livre de Poche.
TURNAU S. (2000), Sur la définition d’un trapèze isocèle, Bulletin de l’APMEP n°422
