La durée des saisons (*)
Jean-Pierre Darou [**]
Je reprends ici, avec quelques petites modifications, un article publié en février 2008 dans le numéro 116 de l’Ouvert, journal de l’APMEP d’Alsace et de l’IREM de Strasbourg . On trouvera à l’adresse : http://irem.u-strasbg.fr/ le détail des activités de l’IREM de Strasbourg et notamment les sommaires des différents numéros de l’Ouvert dont de nombreux articles peuvent être téléchargés.
Bientôt nous plongerons dans de froides ténèbres ;
Adieu vive clarté de nos étés trop courts !
Chanson d’automne, Charles Baudelaire
Si l’été paraît trop bref aux yeux du poète comme, sans doute, à ceux de nos élèves ou étudiants, il n’en est pas moins, dans l’hémisphère nord, la plus longue des quatre saisons. Des élèves de seconde qui suivent l’option sciences ont pu le vérifier !
L’option sciences
Cette option existe au lycée Jean Monnet à Strasbourg depuis 1997, elle s’ajoute aux options officiellement offertes (sciences économiques et sociales, langues vivantes) sous forme d’un projet d’établissement. L’APMEP a oeuvré sans succès pour qu’elle soit reconnue et proposée sur le plan national, elle ne peut donc exister que localement avec le soutien des autorités, elle est notamment très répandue dans l’académie de Montpellier. Les élèves y reçoivent un enseignement supplémentaire d’une heure dans chacune des trois disciplines scientifiques (sciences de la vie et de la terre, physique-chimie et mathématiques) ; les trois heures sont groupées pour permettre au besoin des activités plus longues (visites ou conférences notamment). Il n’est évidemment pas nécessaire de l’avoir choisie pour poursuivre ensuite en classe de première S. L’objectif est d’entraîner les élèves à être plus autonomes, à mener une recherche sans être beaucoup guidés, à faire appel à leur imagination et à leur créativité. Nous privilégions les activités communes à au moins deux des trois
disciplines sur des thèmes proposés par les professeurs. Je m’étais entendu avec ma collègue de physique sur celui de l’étude simplifiée de la durée des saisons.
L’option sciences permet d’ailleurs de préparer les élèves aux travaux personnels encadrés (les TPE) qu’ils auront à présenter en classe de première comme épreuve anticipée du baccalauréat. La durée des saisons pourrait être la composante mathématique d’un sujet choisi dans les thèmes généraux et sous-thèmes suivants [1] :
- Thème commun aux trois séries. L’homme et la nature.
— Représentation et interprétation de la nature, recherche de régularités, de lois.
Lois de la gravitation - Série S. Modèles, modélisation.
— Le modèle comme outil de simplification. Rotation des planètes.
— Le modèle comme outil de compréhension. Lois de la gravitation.
Les lois de Kepler
Les trois lois de Kepler [2] avaient été vues en physique, restreintes aux planètes du système solaire. Kepler avait publié les deux premières en 1609 et la troisième en 1618. Elles s’étendent à tous les objets gravitant autour d’un astre central à condition de pouvoir négliger les perturbations dues aux attractions de ces objets entre eux.
offert par lui-même à son ami |
• Première loi ou loi des orbites : Les orbites des planètes sont des ellipses dont le Soleil occupe un des foyers [5].
• Deuxième loi ou loi des aires : La durée du parcours d’une planète décrivant son orbite est proportionnelle à l’aire balayée par le segment qui la joint au Soleil [6]. • Troisième loi ou loi des périodes : Si on désigne par T la période de révolution de la planète et par a le demi-grand axe de l’ellipse qu’elle parcourt, alors :
$$\frac{T^{2}}{a^{3}}= k$$ où k est une constante. |
Les élèves avaient déjà utilisé en physique la loi des périodes, ils l’avaient appliquée à des calculs de périodes de révolution de différentes planètes dont les distances au soleil étaient données [7]. Ils n’avaient pas fait beaucoup d’usage de la loi des orbites et de celle des aires, considérant que les orbites sont à peu près circulaires. La déqualification récente de Pluton au rang de planète naine par l’Union Astronomique Internationale permet d’éviter le cas le plus dérangeant !
De l’ellipse ils connaissaient les définitions des demi-axes, de la distance focale et de l’excentricité. Ils avaient calculé l’excentricité de quelques planètes et avaient constaté qu’elle est effectivement le plus souvent très faible.
Si la terre avait une orbite circulaire les quatre saisons auraient exactement la même durée d’environ 91,3 jours et débuteraient presque toujours aux mêmes dates : 21 mars, 20 juin, 20 septembre et 20 décembre malgré la petite perturbation due aux
années bissextiles.
Ils avaient consulté des calendriers et constaté qu’en fait les débuts des saisons peuvent s’écarter de ces dates de plusieurs jours. Pour expliquer cela, ils devaient abandonner l’approximation commode mais insuffisamment précise dont ils s’étaient contentés en physique.
On trouve sur le site « Astronomie et mécanique céleste » ([6]) les dates suivantes : 19 au 21 mars pour le printemps, 19 au 22 juin pour l’été, 21 au 24 septembre pour l’automne et 20 au 23 septembre pour l’hiver [8].
Je leur ai proposé de faire appel aux mathématiques dans l’espoir d’obtenir des résultats plus conformes à la réalité en leur donnant par la même occasion un bel exemple d’application de la loi des aires.
L’ellipse
La première tâche était de faire plus ample connaissance avec l’ellipse. La seule définition qui me semble accessible en seconde est celle basée sur la « méthode du jardinier ». Quelques planchettes de bois, deux punaises, une feuille de format A3, un bout de ficelle, en deux temps le tour (d’ellipse) est joué !
Les dessins suggèrent l’existence de symétries que les élèves peuvent justifier sans grande difficulté. Les trous faits par les punaises sont nommés foyers et notés F et F′. La droite (FF′) coupe l’ellipse aux points A et A′, nous observons et justifions que la distance AA′ est égale à la longueur de la ficelle.
Lorsque M est un point de l’ellipse son symétrique par rapport à (FF′) est aussi sur l’ellipse, lorsque M est un point de l’ellipse son symétrique par rapport à la médiatrice de (FF′) est aussi sur l’ellipse. Le milieu O de [FF′] est donc centre de symétrie.
Ces petites démonstrations sont autant d’occasions d’utiliser les notions de médiatrice, de symétrie et, éventuellement, les cas d’isométrie des triangles.
|

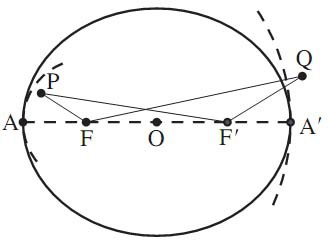

Il est un peu moins facile de montrer que AF est la plus petite distance d’un point de l’ellipse au foyer F et que A′F est la plus grande.
Soit P un point n’appartenant pas à la droite (AA′), tel que FP ≤ FA. Puisque F′P < FP + FF′, on a : FP + F′P < 2FP + F′F ≤ 2FA + F′F = AA′. |
|
Le point P n’appartient donc pas à l’ellipse, il est intérieur à l’ellipse.
De même, soit Q un point n’appartenant pas à la droite (AA′), tel que FQ ≥ FA′.
Puisque F′Q > FQ − FF′, on a :
FQ + F′Q > 2FQ − FF′≥ 2FA′− FF′= AA′.
Le point Q n’appartient donc pas à l’ellipse, il est extérieur à l’ellipse.
Les deux points d’intersection A et A′ de l’ellipse avec son grand-axe (AA′) sont donc respectivement le point le plus proche et le point le plus éloigné du foyer F. Deux occasions de manier les inégalités triangulaires !
Lorsque l’ellipse est la maquette de l’orbite d’une planète, le soleil occupe un des foyers ; plaçons-le en F, les distances FA et FA′ deviennent le périhélie et l’aphélie de cette planète.
Quel logiciel choisir ?
Lorsque j’avais proposé cette activité à mes élèves, nous avions construit les figures et fait les calculs nécessaires avec Cabri-GéomètreII. J’ai découvert depuis Geogebra
que j’ai préféré pour reprendre les constructions qui illustrent l’article et pour retrouver
les résultats. Les deux logiciels possèdent des avantages différents, mais permettent
l’un et l’autre de parvenir à des réalisations assez similaires.
Cabri-GéomètreII me semble plus convivial, la prise en mains est très rapide. La
calculatrice est d’un emploi facile et affiche immédiatement les résultats. Les
paramètres peuvent être modifiés d’un clic de souris. L’utilisateur a la possibilité de
créer des macro-constructions de son choix.
Geogebra est un logiciel libre, donc très intéressant pour les élèves, il peut d’ailleurs
être utilisé directement en ligne. Ce logiciel est compatible avec LaTeX et donne des
figures d’excellente qualité. Il possède un grand nombre de commandes qui complètent
celles qu’on trouve dans la barre d’outils, elles remplacent les macro-constructions.
Beaucoup concernent l’analyse, mais certaines sont très pratiques en géométrie. On
peut, par exemple, tracer un arc d’ellipse d’extrémités données. On peut aussi calculer
l’aire d’un secteur d’ellipse, ce qui permettrait de traiter ce sujet en suivant une autre
méthode, théoriquement plus précise que celle que je propose, mais qui, en fait, ne
donne pas de meilleurs résultats [9]
. Cependant, il semble que la liste des commandes
soit figée, on ne peut pas en créer de nouvelles. Il est également facile d’insérer des
images liées à des points de la figure, procédé que j’ai utilisé et que je préciserai en
commentaire du schéma illustrant la définition des saisons.
Un autre logiciel souvent utilisé en lycée est GeoplanW. Le tracé d’une ellipse peut
être obtenu comme lieu de points, mais ce lieu n’est pas utilisable pour poursuivre
la construction.
Maquette de l’orbite d’une planète
La connaissance du périhélie et de l’aphélie détermine une ellipse et devrait donc
suffire pour la tracer.
Travaillant avec Cabri, mes élèves avaient eu une mauvaise surprise, le logiciel ne
permet pas de procéder directement ainsi. Il lui faut cinq points, aucun outil ne permet
d’utiliser les axes, le centre ou les foyers. Pourquoi cinq points ? Difficile de répondre
à un élève de seconde qui ne connaît pas l’équation générale d’une conique. Nous
avions seulement pu observer qu’avec un nombre inférieur de points la forme de la
courbe n’est pas stable et n’est même pas toujours une ellipse.
Nous avions donc utilisé de nouveau la définition pour examiner sur le papier
comment obtenir à l’aide de la règle et du compas les cinq points exigés. Nous avions
ensuite appliqué la méthode avec le logiciel.
Geogebra dispose d’une commande : « Ellipse[Foyer,Foyer,Demi-grand axe] » qui
permet d’éviter cette construction. Avec Cabri on pourrait d’ailleurs obtenir
l’équivalent de cette commande en réalisant une macro-construction [10]
. Je pense
cependant qu’il est instructif de montrer comment parvenir au tracé avec le seul outil
de base : « Conique définie par cinq points ».
Même avec un logiciel, il est plus facile de commencer la construction en prenant des
valeurs nettement différentes pour le périhélie et l’aphélie, il sera possible de les
modifier ensuite, la figure sera automatiquement actualisée.
La figure ci-contre montre comment tracer une ellipse où FA = 1 et FA′= 5.
| On utilise un repère d’origine F. Après avoir reporté sur l’axe Ox les points A et A′ d’abscisses respectives −1 et 5, on place le milieu O de [AA′] puis le symétrique F′ de F par rapport à O. Le cercle de centre F et de rayon OA coupe la perpendiculaire en O à [AA′] en deux points B et B′ appartenant à l’ellipse. Ce sont les extrémités du petit axe. Pour déterminer un cinquième point, il suffit de choisir un point M n’importe où sur [FF′], le cercle de centre F et de rayon MA coupe le cercle de centre F′ et de rayon MA′ en deux points T et T′ qui appartiennent à l’ellipse puisque la somme de leurs distances aux foyers est égale à AA′. |
|
On dispose ainsi des cinq points indispensables au tracé réalisé à l’aide de l’outil
« Conique ».
On pourrait aussi utiliser l’outil « Lieu » et obtenir l’ellipse comme réunion des lieux
de T et de T′ lorsque M parcourt [FF′]. Toutefois cette méthode ne permet de poursuivre l’activité qu’avec un logiciel sachant tracer l’intersection d’un lieu avec
une droite puisqu’il faudra ensuite déterminer les sommets d’un polygone inscrit dans
l’ellipse.
Cette construction est valable aussi bien avec Cabri-GéomètreII qu’avec Geogebra.
Pour modéliser l’orbite d’une planète on remplace les valeurs 1 et 5 de FA et FA′ par
les valeurs respectives du périhélie et de l’aphélie de la planète. Afin d’adapter la taille
de l’ellipse aux dimensions de l’écran, on peut se contenter des méthodes de réduction
ou agrandissement offertes par le logiciel ; j’ai préféré utiliser un coefficient de
réduction k, ce qui permet de calculer et de comparer les échelles utilisées.

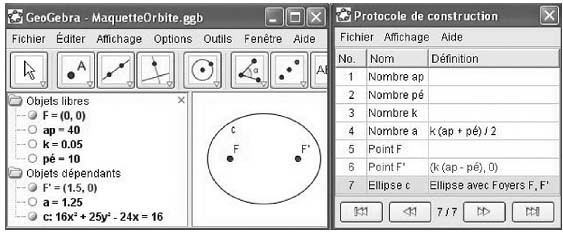

Avec Geogebra on peut obtenir le tracé plus facilement grâce à la commande :
Ellipse[F,F′,a]. Les copies d’écrans reproduites ci-dessous montrent comment obtenir
une orbite où l’aphélie, le périhélie et le coefficient k valent respectivement 40, 10
et 0,05.
Pour obtenir l’orbite de la Terre on utilise les valeurs, en millions de kilomètres, de
l’aphélie et du périhélie : ap = 152,1 et pé = 147,1. La valeur de k dépend de la taille
de l’écran ; pour la figure utilisée dans le paragraphe 8, afin de calculer les durées des
saisons terrestres de l’hémisphère nord, j’ai choisi k = 0,025.
Les élèves pourront ainsi calculer l’échelle de la maquette obtenue.
Les saisons
Comme chacun le sait, la nuit la plus courte de l’année, celle de la Saint-Jean et de
la fête de la musique, marque le début de l’été ; nous fêtons alors le solstice d’été.
L’hiver commence avec la nuit la plus longue, au moment du solstice d’hiver, et nous
sommes aux équinoxes lorsque la nuit et le jour ont exactement la même durée.
Ainsi les nuits sont en moyenne à peu près aussi courtes au printemps qu’en été et
aussi longues en automne qu’en hiver, cependant l’inertie thermique fait que l’été est
bien la plus chaude des saisons et que l’hiver est bien la plus froide.
Les saisons ne sont pas partout et toujours définies ainsi. En Orient les solstices et
les équinoxes sont les milieux des saisons. On dit en anglais « midsummer » pour
« solstice d’été », ce qui fait penser que cette date a dû être considérée comme le milieu
de l’été. La comédie féerique de Shakespeare « A Midsummer Night’s Dream » se
déroule durant la nuit de la Saint-Jean. Il importe donc, indépendamment des usages, de donner des définitions précises des quatre saisons en s’appuyant sur des
phénomènes astronomiques réguliers et bien déterminés.
Les principales caractéristiques de l’orbite de la Terre avaient été définies en physique.
On avait aussi signalé aux élèves le phénomène de précession dû au renflement
équatorial de la terre. L’axe de la terre ne garde pas toujours la même direction mais
décrit en 25 800 ans un cône d’axe perpendiculaire au plan de l’écliptique dont le demi-
angle au sommet mesure 23° 26′. Ce mouvement est similaire à celui décrit par l’axe
d’une toupie ; de plus il se combine avec de faibles oscillations périodiques, les
nutations, dont la principale a une amplitude de 20′′ et une période d’environ 19 ans.

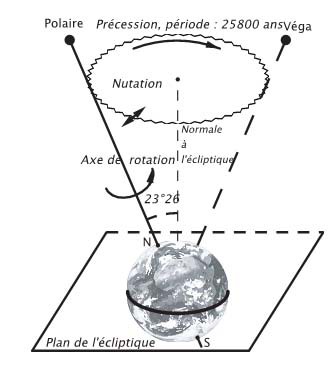

| La figure ci-contre illustre la précession et les
nutations.
Pour que les nutations puissent être visibles, Pour ne pas sortir du cadre d’une étude simplifiée, |
|
Les élèves avaient vu que c’est cette inclinaison d’environ 23° 26′ de l’axe qui
explique l’existence des saisons et non la petite variation de distance de la Terre au
Soleil qui joue un rôle minime et ne pourrait d’ailleurs pas donner d’explication
cohérente pour les deux hémisphères.

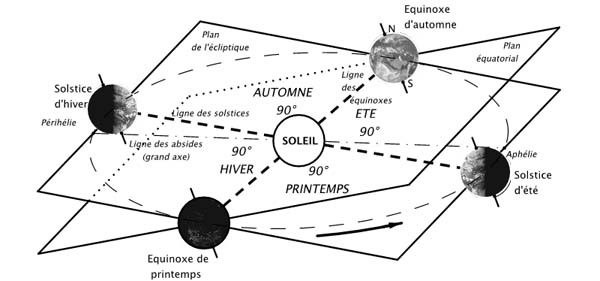

On constate sur la figure de la page suivante que la durée et l’intensité du rayonnement
solaire sont effectivement maximales au solstice d’été et minimales au solstice
d’hiver.
L’intersection du plan parallèle au plan de l’équateur passant par le Soleil avec le plan
de l’écliptique est la ligne des équinoxes (ou la ligne des nœuds). La Terre coupe cette
ligne aux équinoxes de printemps et d’automne. L’axe de la terre est alors orthogonal
à la ligne des équinoxes et la zone éclairée par le Soleil est une demi-sphère limitée
par un grand cercle contenant les deux pôles et située dans un plan également
orthogonal à la ligne des équinoxes, aux deux équinoxes le jour a donc la même durée
que la nuit. Dans la première moitié de l’année, la Terre traverse la ligne des équinoxes
en un endroit précis appelé point vernal
[12]
. Par définition, c’est à l’instant où la Terre passe au point vernal que débute le printemps [13]
.
La droite du plan de l’écliptique perpendiculaire à la ligne des équinoxes est la ligne
des solstices. La Terre la traverse aux solstices d’été et d’hiver. L’année tropique [14]
d’une durée de 365,24 jours environ, est la période écoulée entre deux équinoxes de
printemps successifs, elle correspond donc à une rotation de 360° de la Terre autour
du Soleil. Le début de chacune des trois autres saisons est ainsi exactement défini par
la position de la Terre lorsqu’elle a effectué, autour du Soleil, une rotation de 90° par
rapport à la position qu’elle occupait au début de la saison précédente.
Il reste à savoir comment situer les différentes saisons sur l’ellipse.
Le grand axe de l’ellipse parcourue par la Terre s’appelle ligne des apsides.
Actuellement la ligne des apsides est proche de la ligne des solstices. Il en résulte que,
dans l’hémisphère nord, au solstice d’été, la distance entre la Terre et le Soleil est
presque maximale et qu’au solstice d’hiver cette distance est presque minimale. Cette
situation est variable dans le temps, la ligne des apsides tourne avec une période
d’environ 21 000 ans, ce phénomène s’appelle la précession climatique. Actuellement
le passage de la Terre à son périhélie se produit vers le 3 janvier mais dans 10 000
ans il aura lieu aux alentours du solstice d’été.

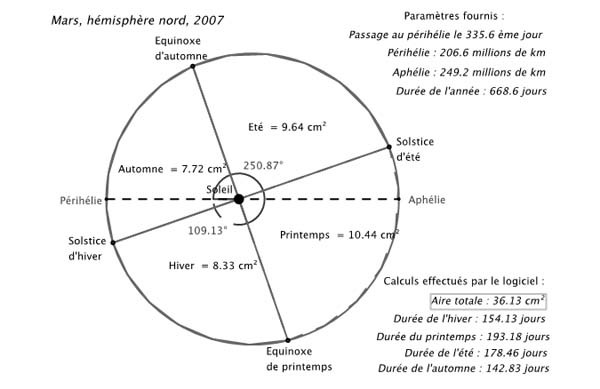

Un simple calcul de proportionnalité
La loi des aires de Kepler permet théoriquement d’obtenir les durées des saisons par
un calcul de proportionnalité. Il reste cependant un problème de taille : comment
calculer les aires des quatre secteurs d’ellipse ?
La solution sera d’approcher les aires cherchées par celles de polygones. Évidemment
les élèves ne savent pas davantage calculer les aires de polygones quelconques, en
revanche les logiciels le font (Cabri comme Geogebra).
Triche-t-on ? Un peu, sans doute, mais l’élève sait qu’on peut calculer des aires de
triangles et donc de polygones. Les calculs sont certainement compliqués, mais ils
sont concevables, le logiciel devient ainsi un simple outil qui évite les tâches
fastidieuses ; d’ailleurs, s’il permet d’effectuer ces calculs, c’est bien parce que
quelqu’un a su programmer les formules nécessaires.
Ils ont peut-être entendu parler de la méthode d’Archimède pour le calcul approché de
l’aire du disque puisqu’elle figure dans de nombreux livres de seconde parmi les
thèmes d’ouverture. On peut d’ailleurs remarquer qu’il ne s’agit pas ici d’évaluer les
aires, mais seulement d’obtenir une valeur approchée de leur rapport et qu’on obtient
alors beaucoup plus facilement une bonne précision.
| Par exemple, le rapport des aires des polygones grisés (figure ci-contre) obtenus en inscrivant dans le cercle un dodécagone est exactement égal au rapport des aires des deux secteurs circulaires OAB et OCD d’angles respectifs 90° et 120°. Pourtant les aires des polygones ne donnent que des valeurs approchées de celles des secteurs. |
|
Cette propriété se généralise, à condition toutefois que les extrémités des arcs limitant
les secteurs circulaires soient des sommets d’un polygone régulier.
La méthode prend corps. On approchera l’ellipse par un polygone centré en S, foyer
occupé par le Soleil. On choisira pour cela un polygone dont les diagonales
successives font entre elles des angles égaux et dont l’ensemble des sommets, situés
sur l’ellipse, contient les solstices et les équinoxes.
Fin de la réalisation de la maquette
On reprend la maquette de l’orbite de la terre dessinée précédemment.
L’hiver commence aux environs du 22 décembre et la Terre passe à son périhélie vers
le 3 janvier (données de fin 2006, début 2007), on donne la valeur 3 au paramètre
« Passage au périhélie » auquel on ajoute 10 pour avoir l’écart en jours entre le
solstice d’hiver et le périhélie [16]
. L’angle orienté entre le périhélie et la position de la Terre à l’équinoxe de printemps est donc d’environ 77°. On peut ainsi placer sur
l’ellipse les solstices et les équinoxes.
Quel nombre de côtés est-il judicieux de choisir pour le polygone utilisé afin de
déterminer les aires approchées correspondant aux saisons ?
On peut faire des essais qui montrent d’ailleurs que, dans le cas de l’ellipse, la
propriété mentionnée à propos des secteurs circulaires ne s’applique plus. Les
résultats obtenus dépendent du nombre de côtés du polygone, ce qui fait penser qu’ils
ne donnent effectivement que des valeurs approchées.
Avec un nombre trop important le gain de précision est faible et les tracés deviennent
fastidieux. Comme il faut un multiple de 4, certains élèves ont choisi la valeur 12,
d’autres, plus persévérants, sont allés jusqu’à 24, c’est ce nombre que j’ai repris ici.
Une fois les 24 sommets dessinés, on trace les quatre polygones délimitant les
différentes saisons et on demande au logiciel d’évaluer leurs aires. Le calcul :
$$\frac{aire\ du\ polygone}{aire\ totale}{x\ duree\ de\ l’annee} $$
donne, en jours, la durée de la saison représentée par le polygone.
Des résultats d’une surprenante précision !
Le site [7] de l’IMCCE (Institut de Mécanique Céleste et de Calcul des Éphémérides)
donne sans nul doute des résultats fiables et permet de contrôler les valeurs obtenues,
on trouve en effet dans la rubrique « Astronomie pour tous - Saisons » les dates des
débuts des saisons de l’an −4000 à l’an 2500. Les heures sont données en Temps
Universel, on peut lire :
Le site PGJ Astronomie [8] permet le calcul de la durée écoulée entre deux dates
données.
On y trouve, en arrondissant au 1/100 :
alors que nous avons obtenu :
Cette remarquable précision a bien sûr étonné les élèves [17]
; je l’étais aussi un peu,
bien qu’on puisse s’y attendre, compte tenu de la faible excentricité de la Terre. Je me
suis d’ailleurs demandé si une méthode similaire n’est pas appliquée par les
concepteurs des sites que j’ai cités.
On peut continuer à faire fonctionner le modèle en modifiant des paramètres. Le
paramètre « Passage au périhélie » indique le nombre de jours écoulés entre le début
de l’année et la date du périhélie. Il est facile de le changer, par exemple, en lui
donnant la valeur 185, on peut examiner ce qui se passe lorsque la Terre passe à son
périhélie en été (c’est à peu près la situation actuelle de l’hémisphère sud), on obtient
un résultat auquel on pouvait s’attendre : l’été devient la plus courte des saisons.
On peut tout aussi facilement constater que l’été aura chez nous une durée maximale
de 94,07 jours lorsque la Terre passera à son périhélie au milieu de l’hiver, vers le 4
février. L’angle entre le périhélie et la position de la Terre à l’équinoxe de printemps
sera alors d’environ 45°. Cela se produira vers l’an 3300 [18].
On constate ainsi que la durée des saisons dépend de l’angle entre l’axe des apsides et
la ligne des solstices, en effet les aires des quatre secteurs d’ellipse varient légèrement
en fonction de cet angle. Le principal facteur entraînant des différences d’aires de ces
quatre secteurs, donc des différences de durées des saisons, est cependant l’excentricité
de l’ellipse. Ce paramètre est invariable pour la Terre, on peut cependant examiner son
effet en choisissant pour le périhélie et l’aphélie des valeurs fictives ou, plus
concrètement, celles d’autres planètes du système solaire.
Conclusion
Cette activité n’a demandé aucun calcul difficile, tous sont faits à l’aide d’un logiciel
et l’outil mathématique essentiel est la proportionnalité. Peut-on en conclure qu’il n’y
a presque pas de maths ?
Je me permets cette question car on entend trop souvent cette opinion à propos des
TPE.
Les élèves qui préparent un TPE tombent facilement dans deux travers opposés :
renoncer à toute activité mathématique car ils n’en voient pas dans le sujet qu’ils
proposent ou tenter de présenter des notions trop savantes qu’ils ne peuvent pas
comprendre.
Des élèves de seconde ont pu faire ici des mathématiques à leur portée ; ils ont
découvert des figures géométriques nouvelles et simples à tracer, que ce soit avec un
morceau de ficelle ou avec un logiciel de géométrie dynamique ; ils ont pu s’entraîner
à voir dans l’espace ; ils ont trouvé des méthodes convaincantes de calcul approché.
Citant encore Baudelaire, j’espère qu’ils ne penseront pas à propos des
mathématiques :
Le travail des élèves
J’ai déjà proposé plusieurs fois cette activité. Il y a quelques années, elle avait
d’ailleurs été présentée dans une petite exposition consacrée à l’option sciences lors
de la journée « portes ouvertes » du lycée. Je l’ai reprise à la fin de cette année dans
des conditions difficiles car les mouvements lycéens puis les conseils de classe ont
fait perdre plusieurs séances ; peu d’élèves ont eu le temps de terminer.
Les cours durent 1 heure ou 1h 30 selon les années. Chaque année nous demandons
que les cours d’option sciences soient groupés en séquences de 1h 30, ce qui est plus
efficace, notamment pour le travail en salle informatique, malheureusement nous
n’obtenons pas toujours satisfaction.
Je demande aux élèves de rédiger un dossier à la fin de chaque thème étudié, ils peuvent
le faire seuls ou par équipes de deux. Je leur propose de compléter ce dossier par un
petit apport personnel sur le sujet traité. Cette recherche est pratiquement toujours
menée sur Internet, ils la font volontiers et les sujets qu’ils choisissent peuvent
parfois être surprenants ! La mise au point de leur dossier est faite au CDI ou à la
maison, sinon l’essentiel est traité en classe.
Cette année les lois de Kepler n’avaient pas été vues en physique. Il a donc fallu une
bonne séance pour les présenter et pour donner une ou deux applications de la loi des
périodes.
Deux à trois séances sont nécessaires pour l’ellipse. Je prépare quelques planches à
dessin (j’en ai trouvé chez les collègues de physique), je me procure des punaises de
bonne qualité, des feuilles de format A3 et des morceaux de ficelle. Certains élèves
sont un peu maladroits mais tous trouvent la construction amusante, c’est un bon
début ! Ils prennent ensuite une nouvelle feuille de papier où la ficelle est remplacée
par un segment et les trous des punaises par deux points, ils doivent trouver comment
construire au compas de nombreux points de l’ellipse. Les remarques sur les
symétries viennent vite, il faut ensuite insister un peu pour qu’ils rédigent des
justifications précises. L’ellipse étant tracée, on peut donner les définitions usuelles,
introduire les paramètres a, b et c et démontrer la formule : ${ {a}^{2} = {b}^{2} + {c}^{2} }$ que beaucoup parviennent à justifier sans aide. Il est beaucoup plus difficile d’établir que le périhélie
et l’aphélie sont respectivement la plus petite et la plus grande distance d’un point de
l’ellipse à l’un des foyers. Cette année j’ai simplement admis le résultat, je pense que
la démonstration n’est accessible qu’à peu d’élèves de seconde. On peut enfin définir
l’excentricité et la faire calculer pour quelques planètes.
Les séances suivantes se passent en salle informatique, mes élèves connaissaient déjà
Geogebra, une séance a ainsi pu suffire pour obtenir le tracé d’une ellipse et, de là,
une représentation de l’orbite de la terre. Les tracés des polygones sont délicats, il faut
du temps, les erreurs sont parfois difficiles à déceler, il s’agit souvent de points
apparemment en place mais en fait inexacts [19]
. Il faut souvent aider les élèves à poser
les bons calculs, la proportionnalité reste une notion difficile à appliquer. Elle
intervient au début de la construction pour placer le solstice d’hiver, mais le calcul,
de toute façon approché, peut être simplifié en remarquant que 365 est peu différent
de 360, ce qui permet de prendre 1° par jour sans commettre d’erreur notable, elle
intervient à la fin pour calculer les durées des saisons et il faut ici avoir une bonne
vue d’ensemble de la méthode pour pouvoir conclure correctement.
Si on veut laisser aux élèves suffisamment d’autonomie et de temps de réflexion,
objectifs essentiels de l’option sciences, il faut compter près de deux mois pour
étudier puis rédiger cette activité.
Annexes
Les annexes 1 et 2 traitent quelques prolongements que je n’avais pas proposés aux
élèves, ne souhaitant pas rester trop longtemps sur un même sujet. On constatera que,
bien que le modèle utilisé pour la Terre puisse être très facilement adapté aux autres
planètes, il faut rester prudent sur sa validité.
1. Les saisons de la planète rouge
Il est très simple d’adapter le modèle à l’étude des saisons de la planète Mars. Il suffit,
sur Geogebra, de modifier les quatre objets libres : année, aphélie, périhélie, passage
au périhélie et d’adapter le coefficient k.
L’axe de cette planète a une inclinaison comparable à celle de la terre (il est incliné de
25,1° par rapport à la normale au plan de l’écliptique). L’aphélie de Mars est de 249,2
millions de kilomètres, son périhélie est de 206,6 millions de kilomètres. Pour ces
deux raisons les saisons y sont bien marquées.
On obtient une maquette de l’orbite de Mars en prenant les valeurs 206,6 et 249,2
pour le périhélie et l’aphélie, la valeur k = 0,015 convenait aux figures qui suivent.
Il reste à déterminer la position du périhélie en trouvant la bonne valeur du paramètre
« Passage au périhélie ».
On appelle longitude solaire l’angle dont a tourné la demi-droite Soleil-Mars entre
l’équinoxe de printemps pour l’hémisphère nord et le moment considéré. Il s’agit donc
de connaître la longitude solaire du périhélie. Comme elle ne fait pas partie des
éléments orbitaux essentiels, elle est rarement indiquée ; je l’ai finalement trouvée sur
un livre en ligne [10]. Elle vaut 250,87°, cela donne un angle périhélie-printemps de
109,13°. On modifie donc le paramètre « Passage au périhélie » [20]
afin d’obtenir cette
valeur. Il reste à changer la durée de l’année tropique qui dure environ 668,6 jours
martiens [21]
, à indiquer la longitude solaire du périhélie sur la figure et, bien sûr, à
remplacer « Terre » par « Mars » dans le titre. Tout est en place, il n’y a plus qu’à
lire les résultats.
Les durées calculées sont très proches de celles que j’ai obtenues grâce à plusieurs
sources ([1] et [9]).
Dans ces deux références on donne les valeurs arrondies : 154 ; 194 ; 178 et 143 jours
martiens pour l’hiver, le printemps, l’été et l’automne alors que les valeurs trouvées,
données au centième, sont respectivement : 154,13 ; 193,18 ; 178,46 et 142,83 jours.
La précision est sans doute un peu moindre car l’excentricité de Mars est plus forte
mais on a de nouveau trouvé, à l’aide de la maquette, des valeurs très proches de celles
fournies par les spécialistes.
On remarque, sur la planète Mars, une très nette différence entre les durées des saisons
chaudes et froides de l’hémisphère nord. Il y a 75 jours d’écart entre la période
printemps-été et la période automne-hiver.
On peut calculer qu’à son aphélie la distance de Mars au Soleil est supérieure de 20 % à sa valeur au périhélie (environ 3 % seulement pour la Terre). Contrairement à ce qui
se passe sur Terre, cette différence d’éloignement a une influence très sensible sur les
saisons. L’été est plus long dans l’hémisphère nord, mais, Mars se trouvant alors
proche de son aphélie, les températures y sont nettement plus froides que celles des
étés de l’hémisphère sud.
2. Autres planètes, limite de validité du modèle
Après les études faites pour la Terre et pour Mars, on peut se demander s’il est
judicieux de continuer à utiliser le même modèle avec les autres planètes du système
solaire.
Les principaux facteurs conduisant à des phénomènes saisonniers plus ou moins
marqués sont l’inclinaison sur l’axe, la distance au Soleil et ses variations dues à
l’excentricité, la durée du jour liée à la période de rotation autour de l’axe, l’existence
d’une atmosphère.
La modélisation utilisée suppose que l’inclinaison de l’axe de la planète est un facteur
essentiel, elle prend également en compte l’excentricité mais les autres facteurs
possibles sont négligés.
Elle est donc valable pour la Terre et pour Mars où, de plus, les jours ont des durées
voisines et courtes qui les distinguent bien des saisons. L’excentricité assez forte
différencie, selon les hémisphères, les saisons de Mars. L’atmosphère de Mars étant
ténue, son rôle régulateur est moindre, cela est ignoré mais n’a pas d’incidence
majeure.
Examinons brièvement les facteurs prépondérants des saisons sur les autres
planètes [22]].
Pour Mercure et Vénus l’inclinaison sur l’axe est faible. Pour chacune de ces planètes
l’élément déterminant est la durée du jour, du même ordre de grandeur que celle de
l’année [23]
; les variations jour-nuit prennent donc le pas sur les saisons. Ces
variations sont particulièrement marquées sur Mercure qui ne possède pratiquement
pas d’atmosphère, les écarts de température y sont considérables [24].
L’axe de Jupiter est très peu incliné par rapport à la normale à l’écliptique alors que
l’axe d’Uranus est presque dans le plan orbital, ces deux situations extrêmes
conviennent mal au modèle. De plus la période de rotation de Jupiter, moins de 10
heures, a pour conséquence une dynamique complexe de l’atmosphère dont les effets
peuvent s’apparenter à un phénomène saisonnier, mais ces saisons ne correspondent
pas à la définition du modèle. Sur Uranus la position d’une région par rapport au
Soleil n’évolue que lentement, les saisons seraient donc extrêmement longues.
En revanche le modèle pourrait s’appliquer à Saturne et à Neptune dont les axes ont
des inclinaisons peu différentes de celle de la Terre. Cependant Saturne a une période
de rotation brève, voisine de celle de Jupiter, et la présence d’anneaux constitue un
nouveau paramètre qui pourrait avoir une certaine influence.
Sur Saturne, Uranus et Neptune les éventuelles saisons sont encore mal connues.
L’éloignement et les longues périodes de révolution n’ont pas permis de faire
suffisamment d’observations.
On constate que le modèle envisagé a des limites de validité, qu’il ne prend pas en
compte tous les paramètres possibles et qu’il serait aberrant de chercher à l’utiliser
dans les situations pour lesquelles il n’est pas adapté.
Il ne convient bien qu’à la Terre et à Mars.
Bibliographie et sites Internet
[1] Jean AUDOUZE et Guy ISRAËL. Le grand Atlas de l’astronomie, Encyclopædia
Universalis, 1986.
[2] René TATON. Histoire Générale des sciences, tome II, la science moderne, Presses
Universitaires de France, 1969.
[3] Roger CUPPENS. Faire de la géométrie supérieure en jouant avec Cabri-GéomètreII,
tome 1, Publication de l’APMEP, numéro 124, 1999.
[4] René VOLTZ. L’université impériale germanique (17ème siècle) :
https://www-physique.u-strasbg.fr/php/institut/histoire/dixseptieme.pdf
[5] Théorie simplifiée des saisons :
http://www.astrosurf.com/lsais/lessaisons.html
[6] Astronomie et mécanique céleste :
http://media4.obspm.fr/public/AMC/index.html
[7] Institut de mécanique céleste et de calcul des éphémérides :
http://www.imcce.fr/imccefr.html
[8] PGJ Astronomie :
http://pagesperso-orange.fr/pgj/julien.htm
[9] Mars aujourd’hui :
http://www.nirgal.net/todaymars.html
[10] The planet Mars : A history of Observation and Discovery :
http://www.uapress.arizona.edu/onlinebks/mars/chap04.htm
[11] Techno-science.net, les saisons exotiques du système solaire :
http://www.techno-science.net/?ongletârticles\&article=24
<redacteur|auteur=511>
